产品概述

编辑

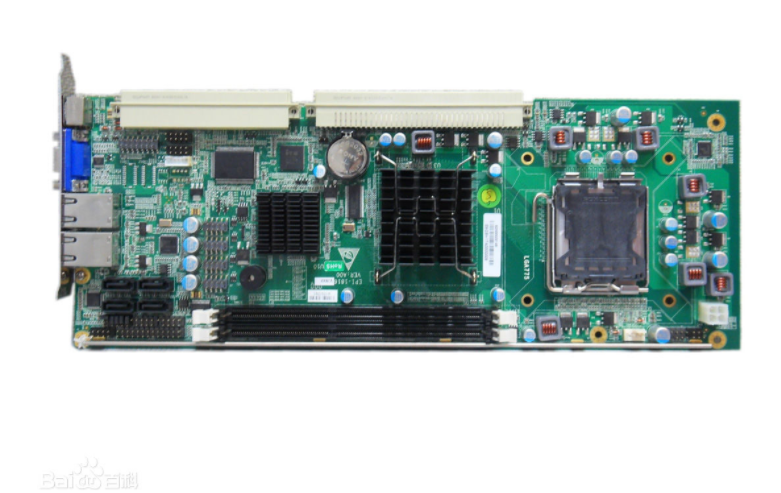

研祥EPI-1816 ^[1]  系列主板是基于Intel®G41平台开发的符合EVOC EPI 2.0

总线标准（兼容PICMG1.0总线标准）的全长CPU卡，支持Intel市面上主流的Q9400、E8400、E6500、E5300等处理器；双千兆网口；支持VGA+VGA/VGA+LVDS组合双显功能；可广泛应用于数控、测试、精密加工、工业监控、工业控制、智能交通等领域。

产品特点

编辑

• 支持Intel® LGA775封装的Core™ 2 Quad、Core™2 Duo、Celeron E1000、Celeron 400系列处理器

• 支持800/1066 MHz DDRⅢ内存插槽，支持双通道，最大支持4GB

• 支持VGA+VGA/VGA+LVDS组合双显功能

• 支持4个SATA接口，RAID可选，8个USB

• 支持1个并口，2个COM口（预留LPC总线插针，可再扩4个RS232串口），COM1支持RS232/422/485，1个PS/2键盘接口，1个PS/2键盘鼠标口

产品规格

编辑

处理器：

支持 Intel® LGA775封装的Core™2 Quad、Core™ 2 Duo，Celeron® E1000和Celeron® 400系列处理器，支持FSB总线频率800/1066/1333MHz

芯片组：

Intel® G41 +ICH7/ICH7R

内存：

提供2 条240Pin DDRⅢ 内存插槽，支持Un-buffered ，Non-ECC 内存，支持频率为800/1066MHz，双通道，单条内存插槽支持最大内存容量2GB，总支持最大内存容量4GB

显示接口：

支持VGA单显、18/24bit LVDS单通道/双通道、双VGA显示、VGA+LVDS双显示；VGA显示支持热插拔功能； VGA1支持最高分辨率及刷新率为2048×1536@75Hz；VGA2支持最高分辨率及刷新率为1920×1200@60Hz；LVDS支持最高分辨率及刷新率为1600×1200@60Hz

音频：

采用HDA标准，支持Mic-in/Line-in/Line-out

LAN：

提供2个10/100/1000Mbps网络接口，LAN1可支持网络唤醒及网络PXE启动

存储器：

提供 4个SATA II 接口； 1个IDE

I/O接口：

2个COM口（预留LPC总线插针，可再扩4个RS232串口），COM1支持RS232/422/485

1 个并口，支持SSP/EEP/ECP 工作模式，支持BIOS 修改工作模式

8 个USB2.0 接口

1个PS/2键盘/鼠标接口

1 个8 路数字I/O 接口

扩展总线：

提供2个欧式插槽，兼容EPI 2.0总线标准，通过EPI 2.0底板可扩展PCI和ISA设备

工作环境：

0℃～60℃；5%～90%（非凝结状态）

储存环境：

-20℃～80℃, 5%～90%（非凝结状态）

看门狗：

255级，可编程秒/分，超时中断或系统复位

电源：

采用ATX电源通过EPI2.0底板供电，支持S0、S1、S4、S5功能

尺寸（W×D）：

351.5mm×146.7mm
