概 述

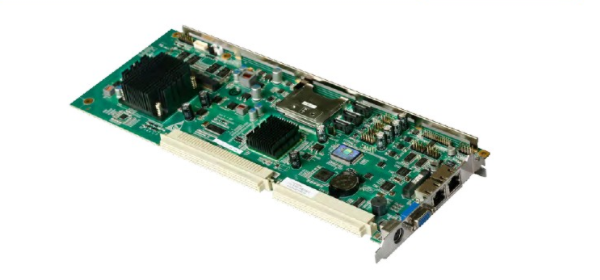

EPI-1813系列主板是基于In®Luna Pier Refresh平台开发的符合研祥EPI2.0规范的全长卡主板；采用板载In® Atom™D510（双核）/D410（单核）处理器 + ICH8M 技术方案实现，可广泛应用于环保，数控，交通等领域。

EPI2.0标准全长卡
EPI-1813CLD2NA

板载In®Atom™D510/D410 处理器
采用In® Atom™D510/D410 + ICH8M芯片组
提供1 个SO-DIMM DDRⅡ 插槽和板载1GB DDRⅡ 内存（板载内存可选）
处理器：
板载In®Atom™D510/D410 处理器

芯片组：
In® Atom™D510/D410 + ICH8M

内存：
提供1 个SO-DIMM DDRⅡ 插槽和板载1GB DDRⅡ 内存（板载内存可选），支持Un-buffered Non-ECC 内存，zui大内存容量2GB，频率为667MHz

显示接口：


支持VGA、单通道18位LVDS显示，VGA支持zui大分辨率及刷新率为2048×1536@60Hz；LVDS支持的zui大分辨率为1366×768



音频：
采用ALC888音效芯片，支持HDA，支持MIC-in/Line-in/Line-out

LAN：
提供2个10/100/1000Mbps网络接口，LAN1可支持网络唤醒

存储器：
提供 3 个SATA II 接口；1 个CF 卡接口（TYPE2 型接口）

I/O接口：
2 个串口，采用2×5pin 插针引出，其中COM1 支持Modem 唤醒功能
1 个并口，采用2×13pin 插针引出
8 个USB2.0 接口，采用2×5pin 插针引出
1 个PS/2 接口，采用二合一接口形式引出

扩展总线：
1组EPI总线扩展连接器，符合研祥EPI2.0规范；通过EPI 2.0总线标准底板，可扩展PCI和ISA接口

工作环境：
0℃～60℃；5%～90%（非凝结状态）

储存环境：
-20℃～80℃, 5%～90%（非凝结状态）

看门狗：
 255级，可编程秒/分，超时中断或系统复位

电源：
 支持ATX电源，支持ACPI1.0b规范，支持S0、S1、S4、S5状态

尺寸（W×D）：
 351.5mm×146.7mm
