1. 概述

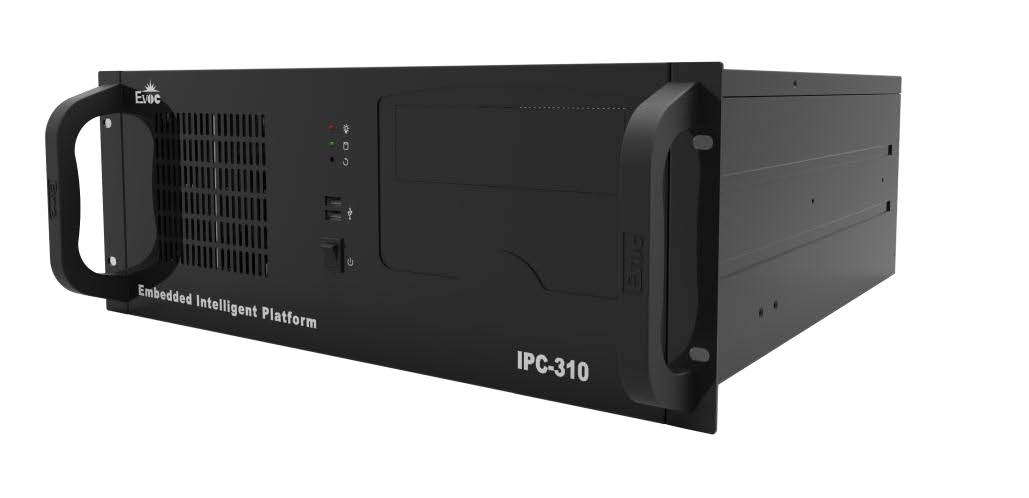

IPC-310是一款4U上架式机箱，搭配EC0系列工业母板；搭配标准ATX PS/2电源；支持2个3.5寸HDD空间；前面板经典设计：2个USB接口、状态指示灯、船型开关；产品能广泛应用于工业控制、环保监测、智能制造、安全检查、石油石化、金融自助等领域。

2. IPC-310机箱规格

电源  标准 ATX PS2 电源

存储  2个 3.5 寸硬盘减振位

面板 开关 指示灯 前置 2个 USB 接口， ATX 船型开关、复位电源硬盘指示灯

环境要求

温度 0℃～ 40 ℃；存储温度 -20 ℃～ 60 ℃；

湿度 5% ～95%（非凝结状态）

振动冲击 工作状态 振动 ：5-17Hz/1mm 振幅； 17 -200Hz/ 0.5 g加速度；

冲击： 10G 加速度， 11ms 周期；

噪音 ≤55DB

外形尺寸 外形尺寸 外形尺寸

482 ．6 mm （宽）× 177 mm 177 mm （高）× 47 0.4 mm .4 mm （深） （不含把手）

安装方式 19 英寸 4U 上架机箱

3. IPC-310适配主板

适配主板

EC0 -1816

处理器

支持英特尔 LGA 1155 封装 的双核四处理器

芯片组

英特尔 H61 芯片

系统内存

提供 2条 240Pin 标准 DDR3 1333/1600MHz 内存插槽， 最大总容量 16GB

存贮配置

3个 SATA2.0 接口

显示接口

VGA+DVI -D

USB接口

10 个 USB2.0 接口 （其中板载 4个 USB2.0, 其余为 主板内置 Wafer 连接器 ）

网络配置

2个Realtek 千兆网口

声卡配置

无声卡

IO 接口

提供 6个串口，其中 个串口，其中 COM1 COM2 板载，支持 板载，支持 RS -232/422/RS -485 模式选择， 其余是插针，支持 RS232

提供 1个 PS/2 接口（ PS/2 键盘、鼠标接口）；

提供 1个 LPT 接口（插针，可通过线材引出）

数字 I/O

8路数字 I/O ：4路输入， 4路输出

总线扩展

1个PCI E×16 、1个PCIE ×4（实际速度 ×1）、 4个PCI

电源

标准 ATX 电

源供操作系统

支持： WINXP 、WINXPE 、WIN7 、WIN8 、WIN10 、Cent OS Linux 等高内核 版本 LINUX 系统。

主板尺寸

305mm*244mm
